Technikbereich Dampfbad

Die Dampfbadtechnik sollte so nah wie möglich beim Dampfbad montiert werden.

Lange Dampfleitungen verursachen ein Kondensieren des Dampfes in der Leitung und somit eine schlechtere Dampfbildung.

Im Bild sehen Sie eine gängige Auswahl:

hochwertiger Dampfgenerator
Duftstoffpumpe
Sole-Zerstäubungs Technik (Meeresklima in der Dampfkabine)
Technikkasten von SOLEUM

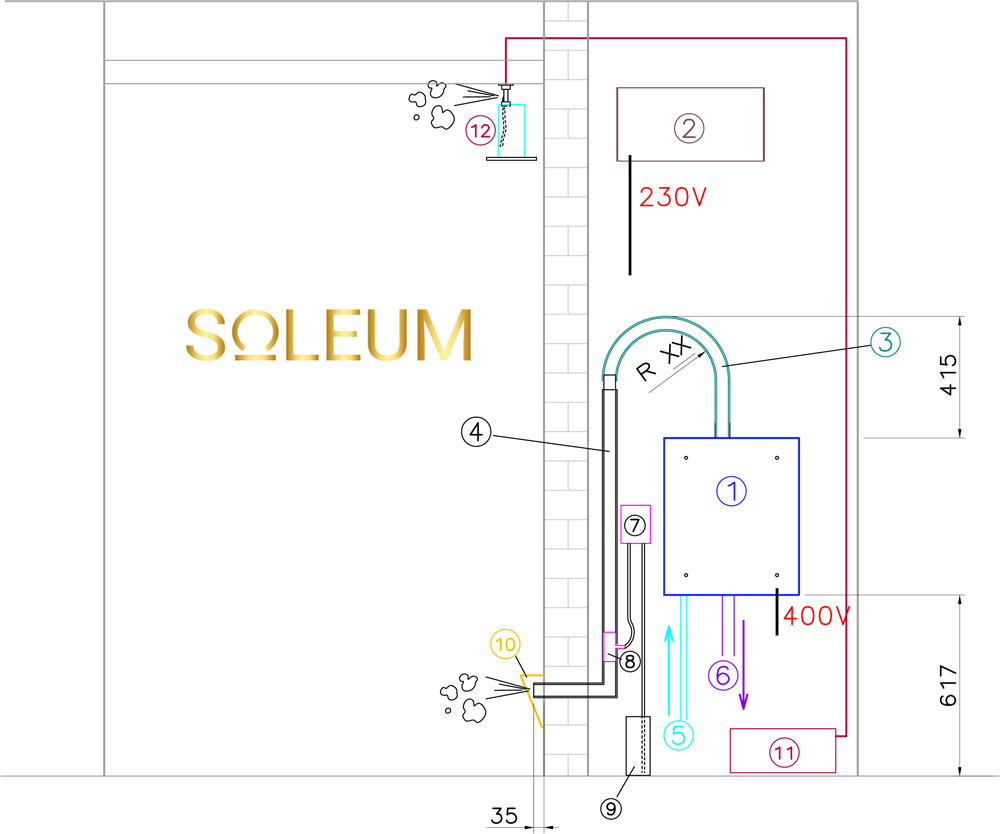

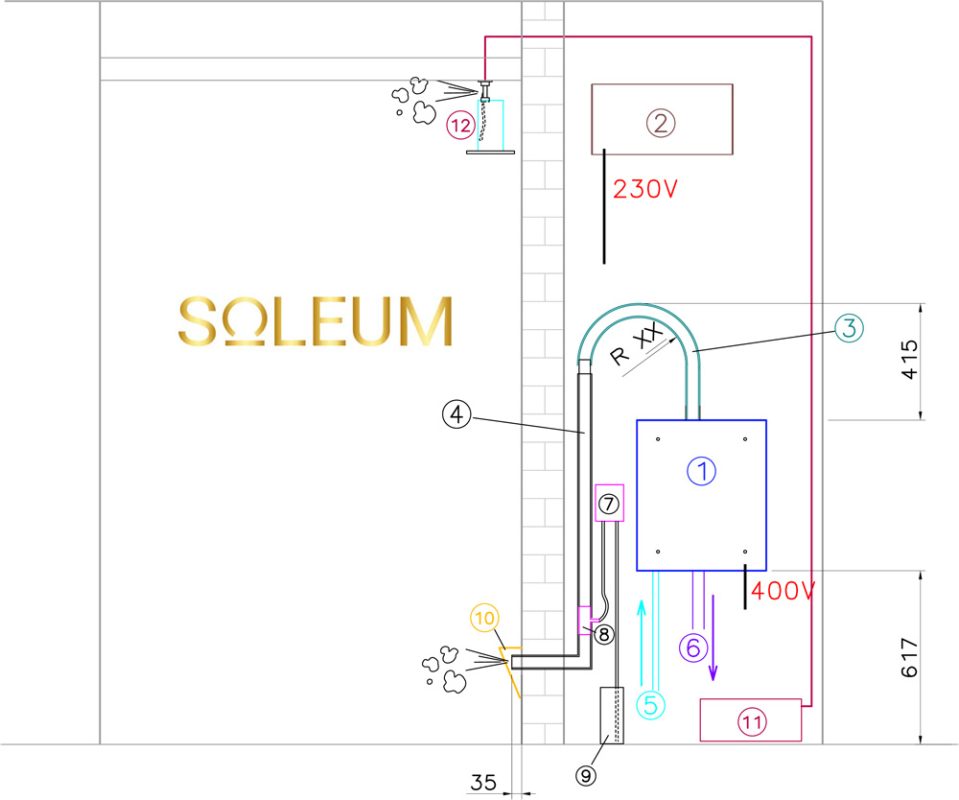

Schema Dampfbadtechnik und Zubehör

Dampfgenerator (nach Wahl Kunde)
Technikkasten SOLEUM (Anschluss für Heizmatten, Lichter, Schalter,..)
Dampfschlauch (DN25/DN40 – je nach Dampfgenerator)
Kupferleitung (25mm oder 42mm – je nach Dampfgenerator) mit Amaflex-Isolierung
Wasserzulauf 3/4″ Aussengewinde
Abwasseranschluss Durchmesser= 1 1/4″
Duftstoffpumpe
T-Stück in der Dampfleitung (zur Einbringung des Duftstoffes)
Behälter mit Duftstoff für Dampfbäder (Mischverhältnis nach Wahl Kunde)
Dampfdüse = Verblendung lt. Auftrag (je nach Dampfleitung)
ölfreier Luftkompressor für Salzwasser-Zerstäubung (Solevernebelung)
Düse für Salzwasser-Zerstäubung (Solevernebelung) INNEN in der Kabine

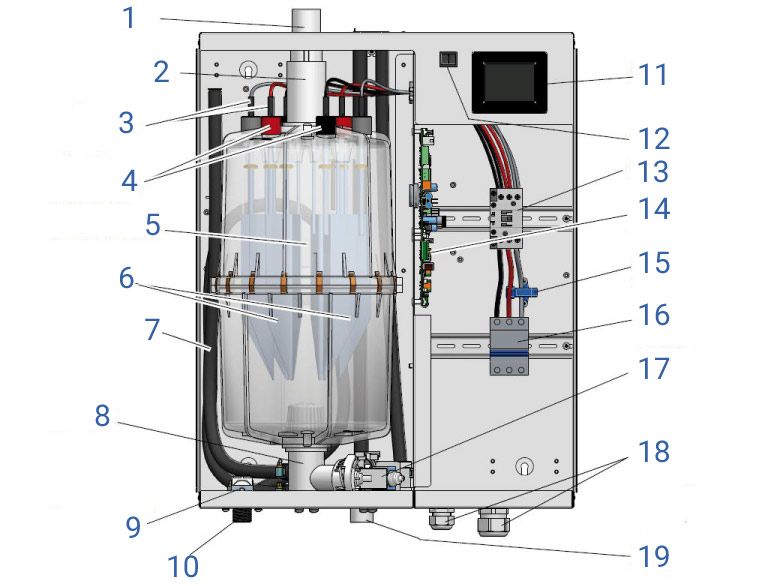

Bauteildefinition Dampfgenerator (Innen)

Dampfabgang
Dampfschlauch Adapter
Elektroden Stecker
Elektroden Handmutter
Dampfzylinder
Elektroden
Manueller Ablaufschlauch
Stützfuß
Magnetventil
Wasseranschluss
Display
Steuerschalter
Hauptschütz
Steuerungselektronik (konfigurierbar)
Strommesswandler
Sicherungsautomat
Abschlämmpumpe
Kabeldurchführungen
Abwasseranschluss

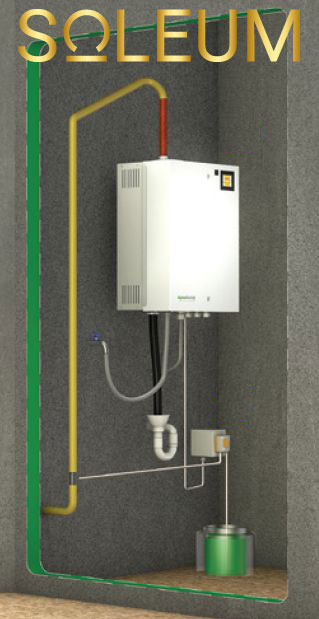

GraPHISCHES Schema der Dampfbadtechnik

technische Daten , Beispiel 10kg und 15kg

Technische Anschlüsse des Dampfgenerators

Technische Daten bei einem 7,5kW Dampfgerät (SOL STEAM FLEX FLE-10)

Dampfleistung [kg/h]: 10 kg

400V / 3Ph / N / 50-60Hz

Elektrische Leistung [kW]: 7,5

Absicherung [A]: 3 x 16

Stromaufnahme [A] : 10,8

Dampfschlauchanschluss [mm] : 40

Max. Füllmenge [ l ]: 5

Leergewicht [kg] : 16

Betriebsgewicht [kg] : 21

Gerätegröße BxHxT [mm]: 460 x 535 x 320

(Äußere Abmessungen von Breite und Tiefe.

Höhe inklusive Ablaufstutzen. )

Wasseranschluss: Leitungswasser unterschiedlicher Qualitäten, 1-10 bar, für 3/4“ Außengewinde

Abwasseranschluss: Stutzen Ø 1 1/4“

Dampfanschluss: Durchmesser 40mm (Sie benötigen bauseits eine kautschukisolierte , zB. AMAFLEX, Edelstahl oder Kupferleitung)

Anschlußleitungen (Wasserzulauf, Wasserablauf und Dampfleitung) sowie die Dampfdüse (da es verschiedene gibt) sind nicht inkludiert und bauseits herzustellen.

Technische Daten bei einem 11,25kW Dampfgerät (SOL STEAM FLEX FLE-15)

Dampfleistung [kg/h]: 15 kg

400V / 3Ph / N / 50-60Hz

Elektrische Leistung [kW]: 11,25

Absicherung [A]: 3 x 20

Stromaufnahme [A] : 16,2

Dampfschlauchanschluss [mm] : 40

Max. Füllmenge [ l ]: 13

Leergewicht [kg] : 22

Betriebsgewicht [kg] : 36

Gerätegröße BxHxT [mm]: 540 x 695 x 320

(Äußere Abmessungen von Breite und Tiefe.

Höhe inklusive Ablaufstutzen. )

Wasseranschluss: Leitungswasser unterschiedlicher Qualitäten, 1-10 bar, für 3/4“ Außengewinde

Abwasseranschluss: Stutzen Ø 1 1/4“

Dampfanschluss: Durchmesser 40mm (Sie benötigen bauseits eine kautschukisolierte , zB. AMAFLEX, Edelstahl oder Kupferleitung)

Anschlußleitungen (Wasserzulauf, Wasserablauf und Dampfleitung) sowie die Dampfdüse (da es verschiedene gibt) sind nicht inkludiert und bauseits herzustellen.

gewerbliche Dampfgeneratoren für Dampfbäder

Wählen Sie Ihre passende Leistung des Dampfgenerators aus

Gerne beraten wir Sie bei Fragen über das Zubehör für den Dampfgenerator (Ablaufschlauch, Dampfschlauch, Dampfleitung,..) – Bitte senden Sie uns die Fragen (Ihr Projekt) per EMAIL.
